| Командоаппарат (модели W600 и W620)
Снимают верхнюю крышку и рукоятку КА. Для того чтобы правильно надеть рукоятку обратно, перед съемом поворачивают ее в положение «О». При съеме рукоятки можно пользоваться пассатижами, но, чтобы не повредить пластик рукоятки, на губки пассатижей необходимо надеть мягкий материал.
Вставив шлиц отвертки в прорези несущей панели, отжимают две крепежные защелки (рис. 36, поз. 3).

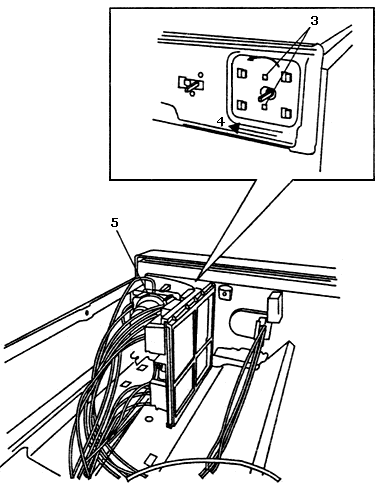

Рис. 36. Замена командоаппарата (модели W600 и W620)
Снимают КА, смещая его в сторону.
При монтаже нового КА фиксируют его в защелках, нажав на КА (см. рис. 36, поз. 5).
Надевают рукоятку КА.
|
| |
| |
| HunteR | Дата: Пятница, 19.08.2011, 13:41 | Сообщение # 32 |
|
ГроссМастер
Группа: Проверенные
Сообщений: 413
Статус: Offline
| Электронный модуль (модели W640, W650 и W660)
При выполнении операций с модулем необходимо надеть на запястье заземляющий браслет, чтобы не повредить электронные компоненты.
Снимают верхнюю крышку. Отжав две крепежные защелки, снимают модуль (рис. 37, поз. 2). Отсоединяют клеммные колодки (см. рис. 37, поз. 3). Извлекают модуль.

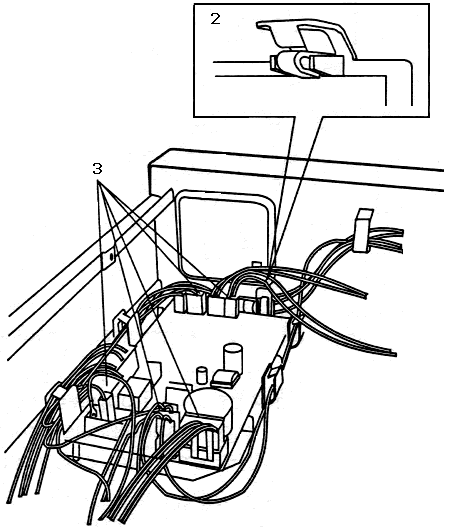

Рис. 37. Замена электронного модуля
Сняв два крепежных зажима, извлекают держатель электронного модуля.
Монтаж нового модуля производят в обратном порядке.
|
| |
| |
| HunteR | Дата: Пятница, 19.08.2011, 13:41 | Сообщение # 33 |
|
ГроссМастер
Группа: Проверенные
Сообщений: 413
Статус: Offline
| Электромагнитный клапан
Снимают верхнюю крышку, отсоединяют от ЭК шланг подачи воды (рис. 38, поз. 2). Отворачивают два крепежных винта (см. рис. 38, поз. 3) и приподнимают ЭК.

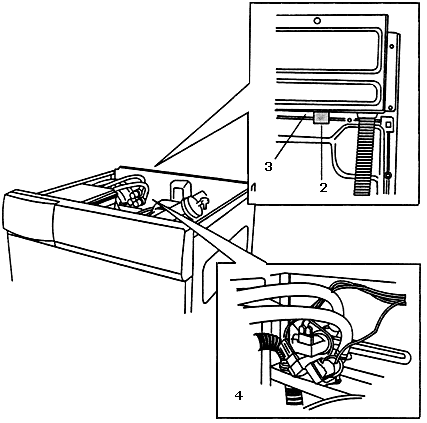

Рис. 38. Замена электромагнитного клапана
Отсоединяют от ЭК провода и трубки (см. рис. 38, поз. 4).
Монтаж ЭК выполняют в обратном порядке. Следует обратить внимание на то, чтобы провода, идущие к устройству блокировки люка, проходили между ЭК и несущей панелью.
|
| |
| |
| HunteR | Дата: Пятница, 19.08.2011, 13:42 | Сообщение # 34 |
|
ГроссМастер
Группа: Проверенные
Сообщений: 413
Статус: Offline
| Камера (модель W660)
Снимают верхнюю и заднюю крышки. Отсоединяют подходящие к камере шланги (рис. 39, поз. 3).

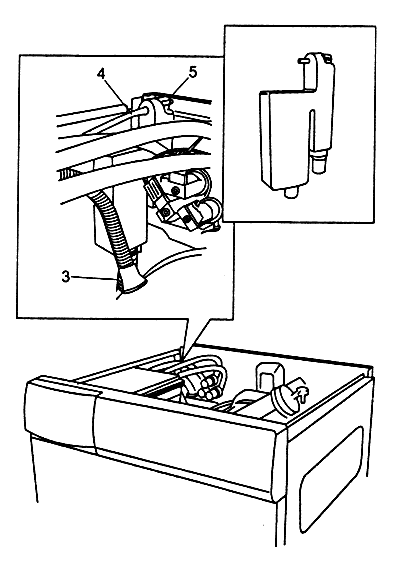

Рис. 39. Замена камеры
Отсоединяют воздушную трубку (см. рис. 39, поз. 4). Отвернув винт на несущей панели (см. рис. 39, поз. 5), снимают камеру, приподнимая ее кверху. В камере есть остаточное количество воды, которая не удаляется при сливе воды из машины.
Монтаж новой камеры выполняют в обратном порядке.
|
| |
| |
| HunteR | Дата: Пятница, 19.08.2011, 13:43 | Сообщение # 35 |
|
ГроссМастер
Группа: Проверенные
Сообщений: 413
Статус: Offline
| Боковые панели
Снимают заднюю крышку и переднюю панель. Места крепления боковых панелей отмечены на основании (рис. 40, поз. 4) и передней несущей панели (см. рис. 40, поз. 5).

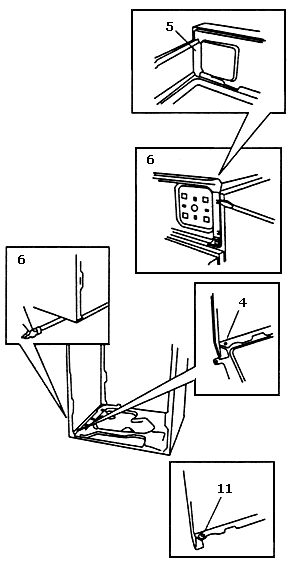

Рис. 40 Замена боковых панелей
Узкой стамеской срубают головки заклепок (см. рис. 40, поз. 6) и с помощью отвертки отделяют боковые панели. Зашкуривают места крепления боковых панелей, при необходимости выпрямляя деформированные кромки несущих поверхностей.
В ряде моделей, выпущенных несколько лет назад, необходимо просверлить отверстия диаметром 6,5 мм (в основании) и 5 мм (на передней несущей панели) для крепежа новых боковых панелей.
Устанавливают новые боковые панели на трех заклепках на основании (см. рис. 40, поз. 11).
|
| |
| |
| HunteR | Дата: Пятница, 19.08.2011, 13:45 | Сообщение # 36 |
|
ГроссМастер
Группа: Проверенные
Сообщений: 413
Статус: Offline
| Амортизаторы
Для замены передних амортизаторов снимают переднюю панель.
Для замены задних амортизаторов снимают заднюю крышку.
Отворачивают гайки под основанием. Сжав амортизатор так, чтобы шток вошел в цилиндр, отклоняют амортизатор наружу и извлекают его рис, 41, поз. 4).

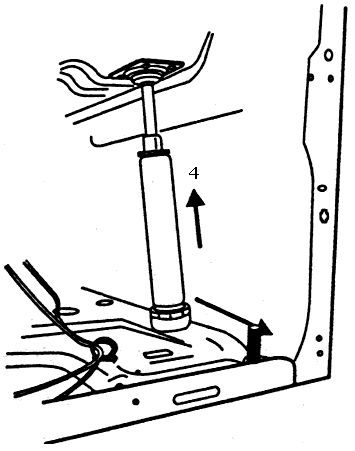

Рис. 41. Замена амортизатора
Вынимают шток из цилиндра, снимают резиновые втулки.
Новый амортизатор устанавливают в обратном порядке.
|
| |
| |
| HunteR | Дата: Пятница, 19.08.2011, 13:46 | Сообщение # 37 |
|
ГроссМастер
Группа: Проверенные
Сообщений: 413
Статус: Offline
| Устройство защиты от перелива (модель W660)
Снимают заднюю крышку и цокольную панель. Снимают защитную накладку устройства, сжав две пластиковые защелки, которыми она прикреплена к основанию (рис. 42, поз. 2).
Рис. 42. Замена устройства защиты от перелива (модель W660)
Отсоединяют провода (см. рис. 42, поз. 3). Снимают устройство.
|
| |
| |
| HunteR | Дата: Пятница, 19.08.2011, 13:46 | Сообщение # 38 |
|
ГроссМастер
Группа: Проверенные
Сообщений: 413
Статус: Offline
| Воздушная камера
Снимают переднюю панель. Ослабив хомут, отсоединяют камеру от гофрированного патрубка (рис. 43, поз. 2). Отсоединяют от камеры трубку, идущую к реле уровня и датчику уровня (см. рис. 43, поз. 3). Повернув воздушную камеру на ¼ оборота, извлекают ее из крепежной скобы (см. рис. 43, поз. 4).
Новую воздушную камеру устанавливают в обратном порядке.

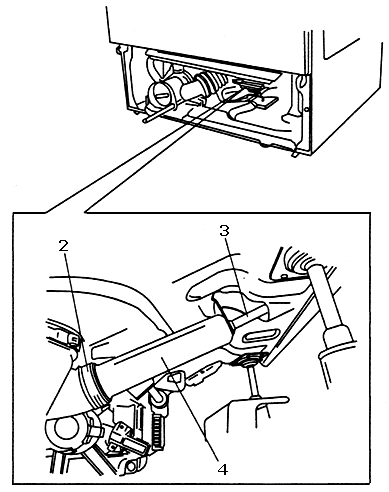

Рис. 43. Замена воздушной камеры
|
| |
| |
